ส่วนประกอบของเอ็นโค้ดเดอร์ (Encoders)
เอ็นโค้ดเดอร์ใช้เทคโนโลยีประเภทต่างๆ เพื่อสร้างสัญญาณ ได้แก่ กลไก แม่เหล็ก ตัวต้านทาน และออปติก โดยออปติกเป็นเทคโนโลยีที่พบได้บ่อยที่สุด ในการตรวจจับด้วยแสง เอ็นโค้ดเดอร์จะให้ข้อมูลป้อนกลับตามการรบกวนของแสง

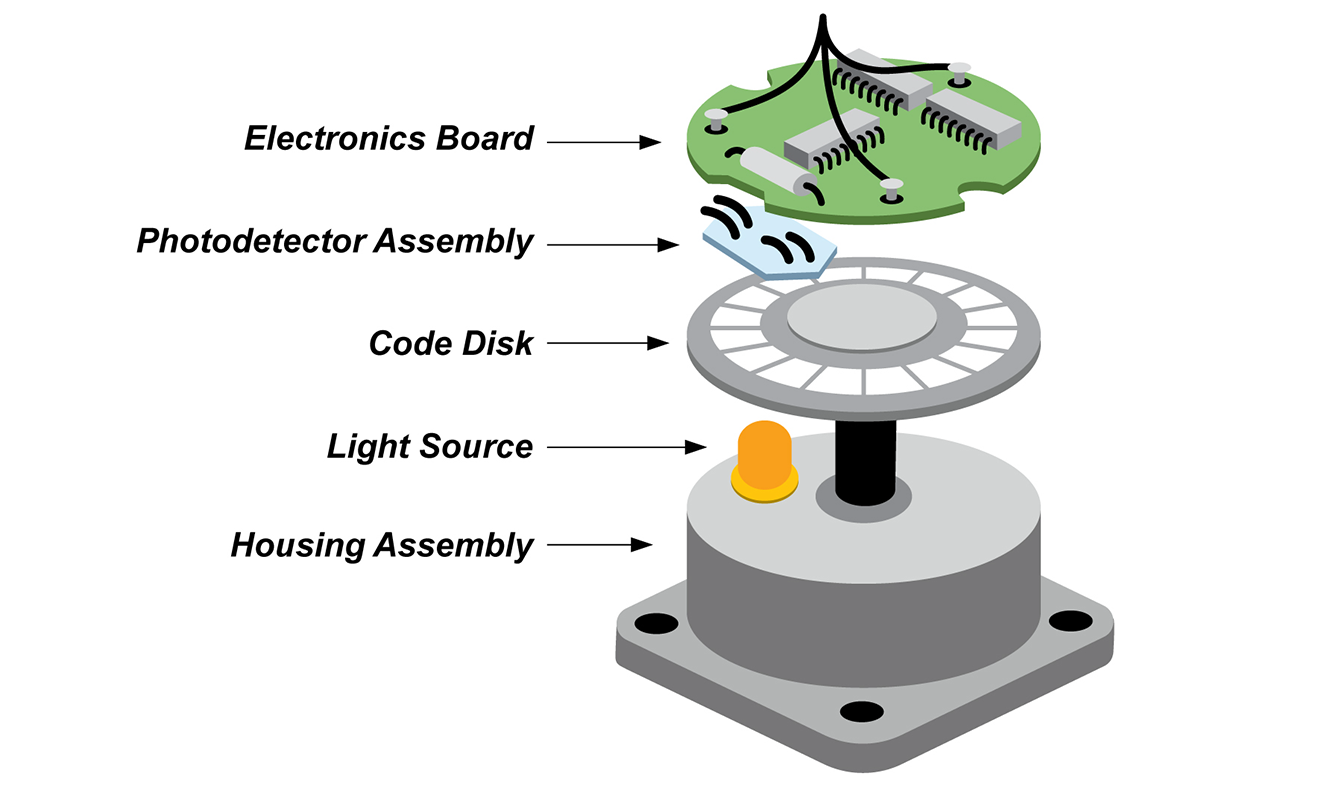

รูปด้านบนแสดงโครงสร้างพื้นฐานของเอ็นโค้ดเดอร์แบบหมุนที่เพิ่มขึ้นโดยใช้เทคโนโลยีออปติก ลำแสงที่ปล่อยออกมาจาก LED จะผ่าน Code Disk ซึ่งมีรูปแบบเป็นเส้นทึบ (คล้ายกับซี่ล้อจักรยาน) ในขณะที่เพลา เอ็นโค้ดเดอร์หมุน ลำแสงจาก LED จะถูกขัดจังหวะด้วยเส้นทึบบน Code Disk ก่อนที่จะถูกตรวจจับโดยชุดตรวจจับแสง ส่งผลให้เกิดสัญญาณพัลส์: แสง = เปิด ไม่มีแสง = ปิด สัญญาณจะถูกส่งไปยังเคาน์เตอร์หรือตัวควบคุม ซึ่งจะส่งสัญญาณเพื่อสร้างฟังก์ชันที่ต้องการ
รูปด้านบนแสดงโครงสร้างพื้นฐานของเอ็นโค้ดเดอร์แบบหมุนที่เพิ่มขึ้นโดยใช้เทคโนโลยีออปติก ลำแสงที่ปล่อยออกมาจาก LED จะผ่าน Code Disk ซึ่งมีรูปแบบเป็นเส้นทึบ (คล้ายกับซี่ล้อจักรยาน) ในขณะที่เพลา เอ็นโค้ดเดอร์หมุน ลำแสงจาก LED จะถูกขัดจังหวะด้วยเส้นทึบบน Code Disk ก่อนที่จะถูกตรวจจับโดยชุดตรวจจับแสง ส่งผลให้เกิดสัญญาณพัลส์: แสง = เปิด ไม่มีแสง = ปิด สัญญาณจะถูกส่งไปยังเคาน์เตอร์หรือตัวควบคุม ซึ่งจะส่งสัญญาณเพื่อสร้างฟังก์ชันที่ต้องการ
ประเภทของเอ็นโค้ดเดอร์ (Encoders)
บริษัท อัลติเมท คอนโทรล อินดัสทรี จำกัด นำเข้าและจำหน่ายเอ็นโค้ดเดอร์ทุกชนิด

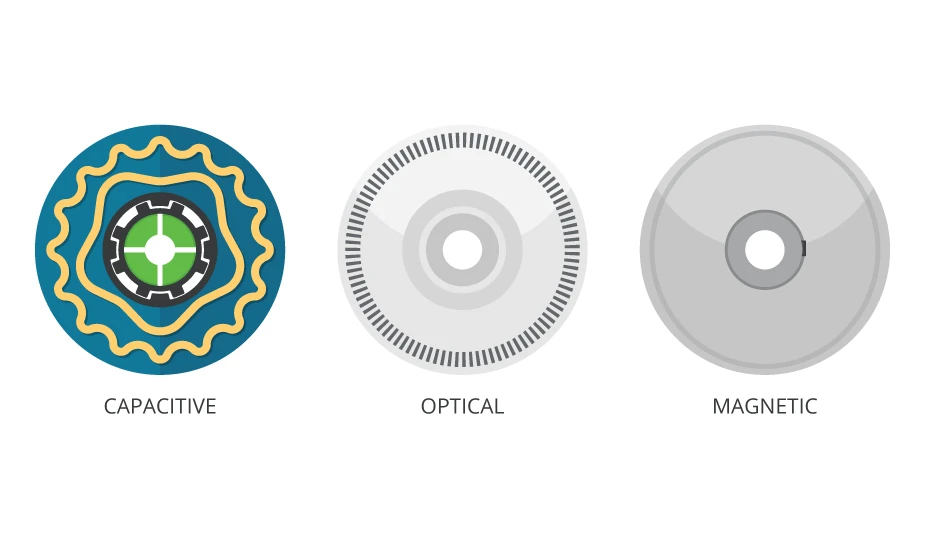

| เอ็นโค้ดเดอร์แม่เหล็ก ตรวจจับการเปลี่ยนแปลงของสนามแม่เหล็กจากโรเตอร์ที่มีแม่เหล็กผ่านเซ็นเซอร์เอฟเฟกต์ฮอลล์ ให้พัลส์ที่เพิ่มขึ้น | เอ็นโค้ดเดอร์ออปติคัล ใช้ลำแสงและตะแกรง/วงล้อโค้ดเพื่อสร้างสัญญาณตามการเคลื่อนที่ อาจเป็นแบบเพิ่มขึ้นหรือแบบสัมบูรณ์ก็ได้ | เอ็นโค้ดเดอร์ แบบ Capacitive ตรวจจับตำแหน่งผ่านการเปลี่ยนแปลงความจุระหว่างแผ่น/สเกลที่หมุนเพื่อส่งสัญญาณเพิ่มขึ้น |
ประโยชน์ของเอ็นโค้ดเดอร์ (Encoders)
- ความละเอียดสูงและความแม่นยำสูง
เอ็นโค้ดเดอร์ แบบออปติคัลสามารถให้ความละเอียดที่ละเอียดมากได้เพียงไม่กี่วินาทีเชิงมุมโดยใช้มาตราส่วนการเลี้ยวเบนแสง ซึ่งช่วยให้สามารถกำหนดตำแหน่งระดับนาโนได้อย่างแม่นยำ - ขนาดกะทัดรัดและอเนกประสงค์
มีเอ็นโค้ดเดอร์ขนาดเล็กให้เลือกใช้ในรูปแบบเทป ดิสก์ และแท่ง ซึ่งสามารถวัดได้ตั้งแต่หน่วยมิลลิเมตรถึงเมตรอย่างยืดหยุ่น ฝังในพื้นที่แคบได้ง่าย - อินเตอร์เฟซดิจิตอล
เอ็นโค้ดเดอร์ จะให้ข้อมูลตำแหน่งในรูปแบบดิจิทัลเพื่อเชื่อมต่อโดยตรงกับตัวควบคุม ไดรฟ์ และระบบข้อมูลสมัยใหม่
เอ็นโค้ดเดอร์กับรีโซลเวอร์
Encoders และ Resolvers แตกต่างกันอย่างไร?

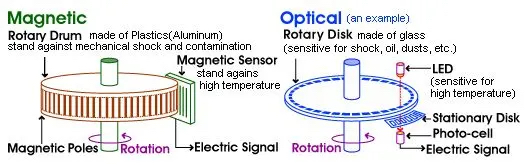

เอ็นโค้ดเดอร์และรีโซลเวอร์มีวัตถุประสงค์เดียวกัน คือการจัดเตรียมข้อมูลตำแหน่งและความเร็วด้วยการแปลงการเคลื่อนที่เชิงกลเป็นสัญญาณไฟฟ้าที่ระบบควบคุมการเคลื่อนที่สามารถอ่านได้ แต่ละแบบมีเทคโนโลโยลีที่แตกต่างกัน โดยรีโซลเวอร์ใช้การเชื่อมโยงทางแม่เหล็กไฟฟ้าระหว่างส่วนประกอบ ในขณะที่เอ็นโค้ดเดอร์ใช้เอฟเฟกต์แบบออปติคอล แม่เหล็ก หรือความจุ
ข้อดีของรีโซลเวอร์ (Resolverss):
- มีโครงสร้างแข็งแกร่งเป็นพิเศษ เนื่องด้วยไม่มีอุปกรณ์อิเล็กทรอนิกส์ ตัวแยกสัญญาจึงทนต่อสภาพต่างๆ ได้ดีมาก สามารถทำงานได้ในอุณภูมิที่สูงเกิน 200°C ทนต่อแรงกระแทก สั่นสะเทือน รังสี EMI/RFI
- รีโซลเวอร์จะให้ข้อมูลตำแหน่งเชิงมุมแบบสัมบูรณ์ ทำให้ไม่ต้องเริ่มต้นระบบหรือปรับเทียบใหม่หากเกิดไฟดับ ทำให้สามารถกู้คืนข้อมูลได้รวดเร็ว
แล้วเลือกใช้แบบไหนดีกว่า?:
- หากต้องการความแม่นยำสูงเป็นพิเศษที่ต่ำกว่า 10 วินาทีเชิงโค้งสำหรับการกำหนดตำแหน่งในระดับนาโนเมตร เอ็นโค้ดเดอร์ถือเป็นตัวเลือกที่ชัดเจน สำหรับฟีดแบ็กที่มั่นคงในช่วงสิบนาทีเชิงโค้ง รีโซลเวอร์อาจเพียงพอ
- สภาพแวดล้อมที่รุนแรง เช่น อุณหภูมิสูง แรงกระแทก/การสั่นสะเทือน รังสี หรือองค์ประกอบที่กัดกร่อน เลือกรีโซลเวอร์จะเหมาะสมกว่า แต่หากต้องการความเร็วและพลวัตสูง เอ็นโค้ดเดอร์จะตอบโจทย์กว่า
- ในเรื่องของความซับซ้อนของอินเทอร์เฟซและการรวมระบบ เอ็นโค้ดเดอร์ช่วยให้สามารถบูรณาการดิจิทัลแบบ plug-and-play ได้รีโซลเวอร์ต้องใช้ตัวแปลงอนาล็อก-ดิจิทัลเพิ่มเติมและฮาร์ดแวร์ถอดรหัสไซน์/โคไซน์
- พิจารณาเรื่องงบประมาณ เอ็นโค้ดเดอร์แบบเพิ่มหน่วยเป็นโซลูชันที่ประหยัดที่สุด เอ็นโค้ดเดอร์และรีโซลเวอร์แบบออปติคัลสัมบูรณ์ระดับไฮเอนด์พร้อมการประมวลผลสัญญาณขั้นสูงอาจมีราคาแพงกว่า
